Coffrets Antideflagrants Exd


Coffrets Antidéflagrants Exd

Symbole :  d

Définition : Mode de protection dans lequel les pièces qui peuvent enflammer une atmosphère explosive sont enfermées dans une enveloppe qui résiste à la pression développée lors d’une explosion interne d’un mélange explosif et qui empêche la transmission de l’explosion à l’atmosphère environnante de l’enveloppe.

Applications : Tableaux de distribution et de contrôle - commande, Moteurs, transformateurs, résistances de réchauffage, éclairage.





NomDescription

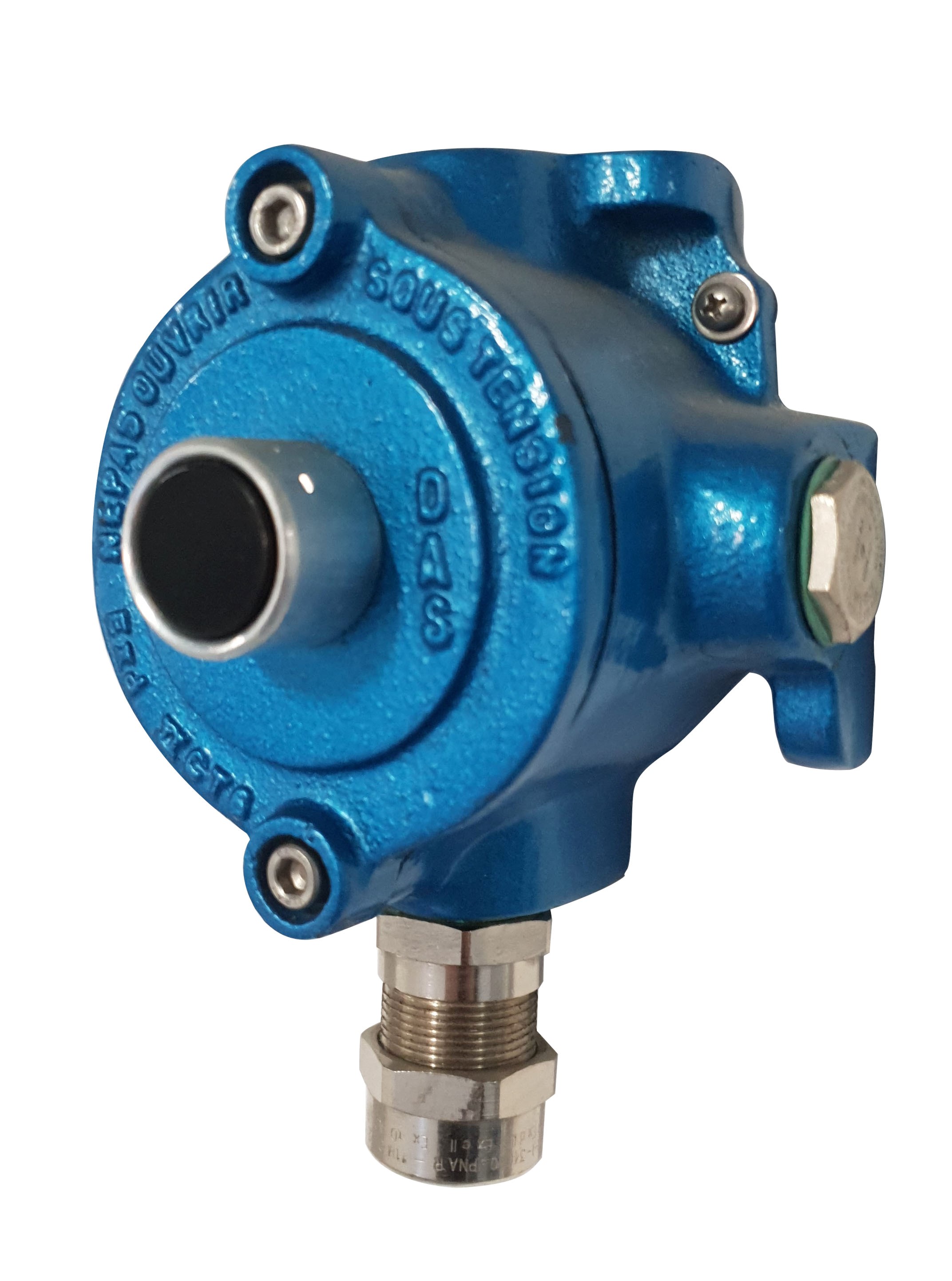

DAS Coffret Antideflagrant
Categorie:   Coffrets Antideflagrants Exd
Groupe Gaz:
  • IIC
Degré de protection:
  • IP66
Zones:
  • 1 - 2 - 21 - 22
Température ambiante:
  • - 20°C / + 40°C
Matiéres:
  • Aluminium
  • - Fonte
Options:
  • Température ambiante - 40°C / + 60°C
  • - Peinture personnalisée
Peinture:
  • M3025 (équivalent RAL5010)

COFFRET ANTIDEFLAGRANT DAS

Certificat : LCIE 03 ATEX 6146

Dimension: 129x129x75mm - Platine Interne:∅70mm

Application: Boite à bornes, postes de commande (interrupteurs, commutateurs maxi 16A, boutons poussoirs, boutons tournants, voyants).

Équipement interne : platine électronique, thermostats.



Fiche Technique

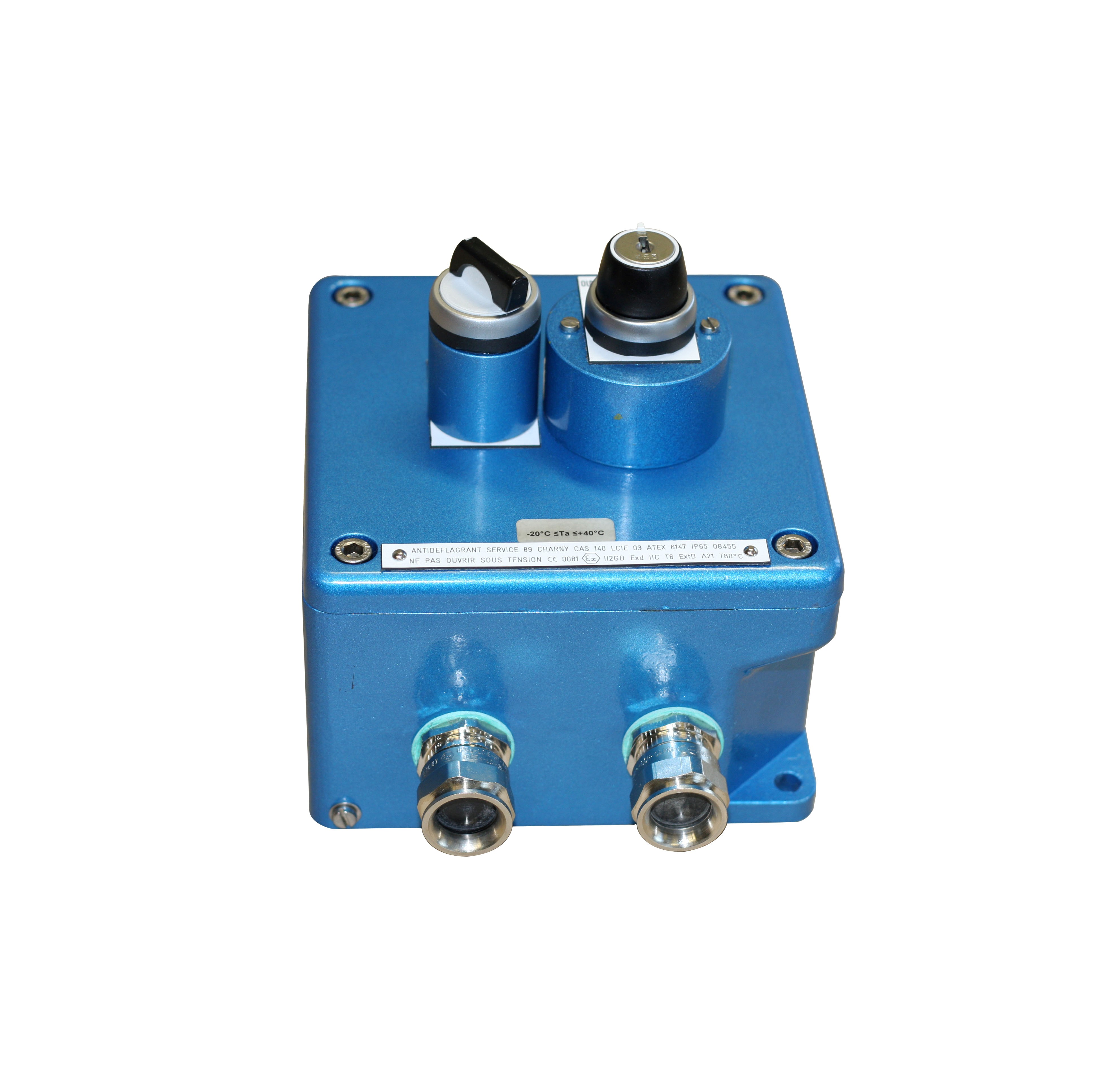

CAS 140 & CAS 140 H Coffret Antideflagrant
Categorie:   Coffrets Antideflagrants Exd
Groupe Gaz:
  • IIC
Degré de protection:
  • IP66
Zones:
  • 1 - 2 - 21 - 22
Température ambiante:
  • -20°C / +40°C
Matiéres:
  • Aluminium
  • - Fonte
Options:
  • Température ambiante - 40°C / + 60°C
  • - Peinture personnalisée
  • - Regard de diamètre maximum 65mm
Peinture:
  • M3025 (équivalent RAL5010)

COFFRET ANTIDÉFLAGRANT CAS 140 & CAS 140 H

Dimension:140x140x89mm - Platine Interne: ∅ 110mm

Application : Boite à bornes, Postes de commande (interrupteurs, commutateurs maxi 16A, boutons poussoirs, boutons tournants, voyants).

Équipement interne :contacteurs, discontacteurs (≤16A); sectionneurs, sectionneurs fusibles (≤16A), disjoncteurs (≤16A), platines électronique, relais, thermostats, potentiomètres, indicateurs numériques, ampèremètres, voltmètres, compteurs, minuteries, détecteurs de flamme UV.

Fiche Technique

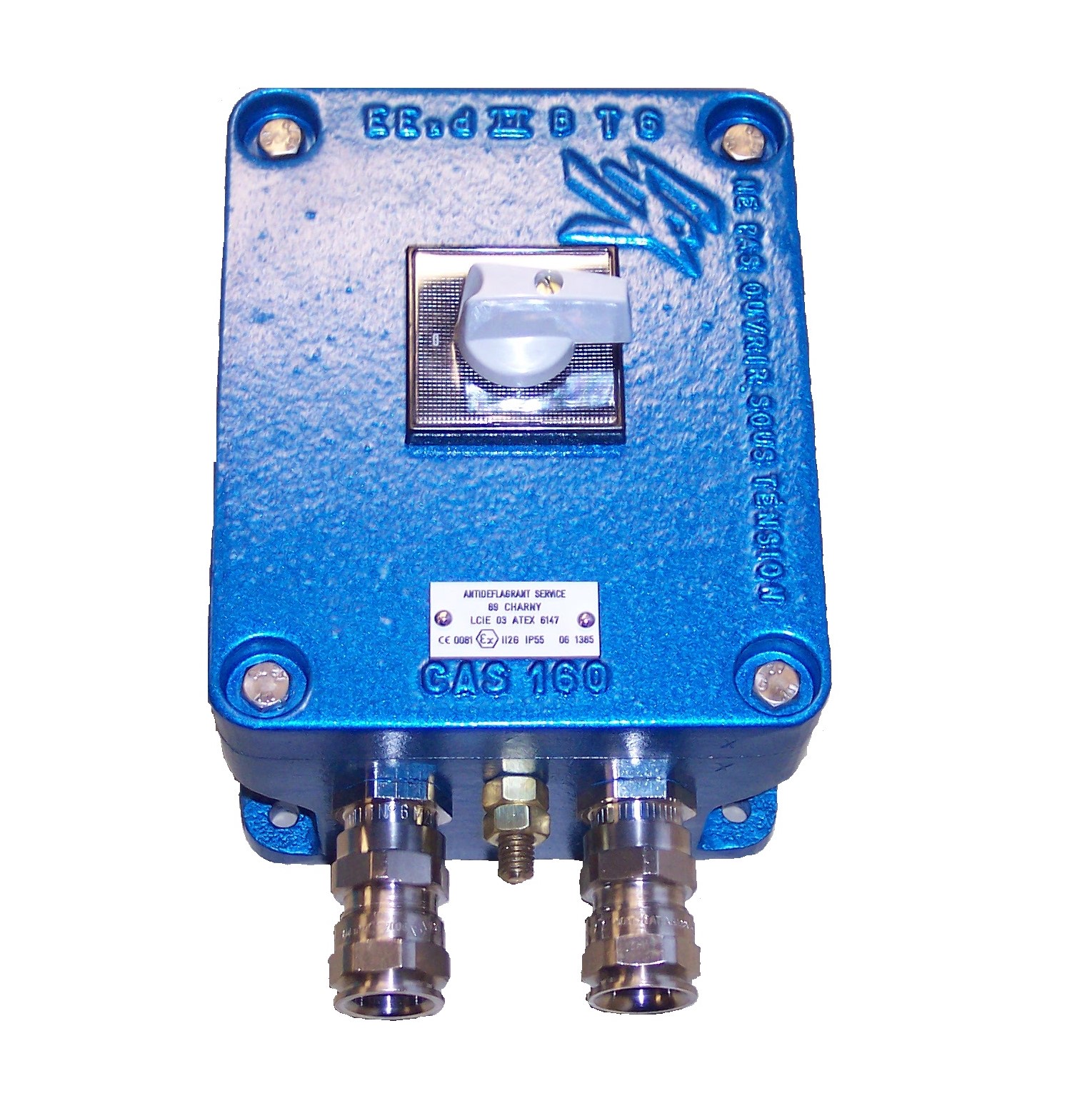

CAS 160 Coffret Antideflagrant
Categorie:   Coffrets Antideflagrants Exd
Groupe Gaz:
  • IIB
Degré de protection:
  • IP66
Zones:
  • 1 - 2 -21 - 22
Température ambiante:
  • -20°C / +40°C
Matiéres:
  • Fonte
Options:
  • Température ambiante - 40°C / + 60°C
  • - Peinture personnalisée
Peinture:
  • M3025 (équivalent RAL5010)

COFFRET ANTIDEFLAGRANT CAS 160

Certificat : LCIE 03 ATEX 6147

Dimension:160x131x72mm - Platine Interne: 100x95mm

Application : Boite à bornes, Postes de commande (interrupteurs, commutateurs maxi 16A, boutons poussoirs, boutons tournants, voyants).

Equipement interne : contacteurs, discontacteurs (≤25A); sectionneurs, sectionneurs fusibles (≤25A), disjoncteurs (≤25A), platines électronique, relais, thermostats, potentiomètres, indicateurs numériques, ampèremètres, voltmètres, compteurs, minuteries.

Fiche Technique

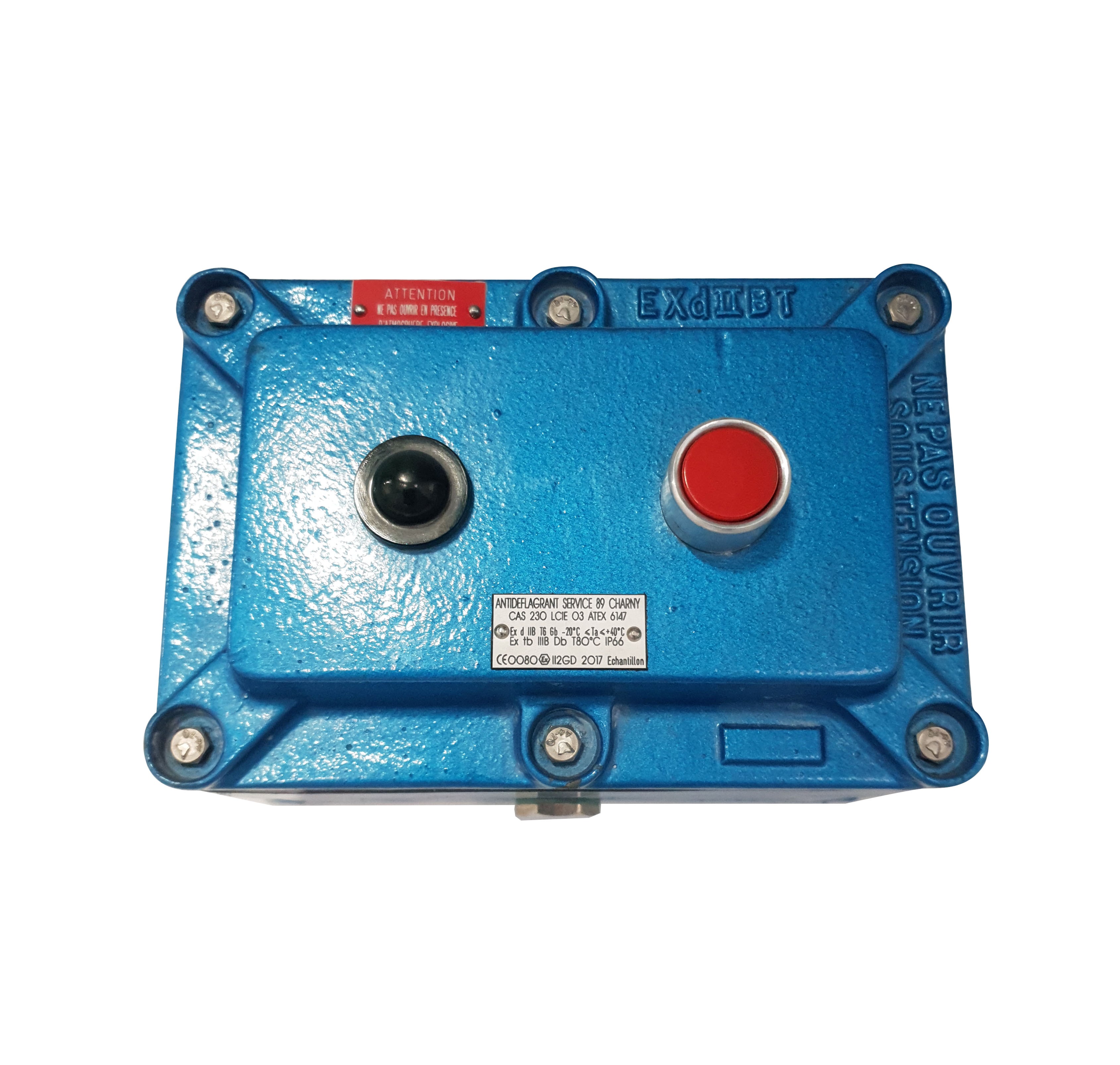

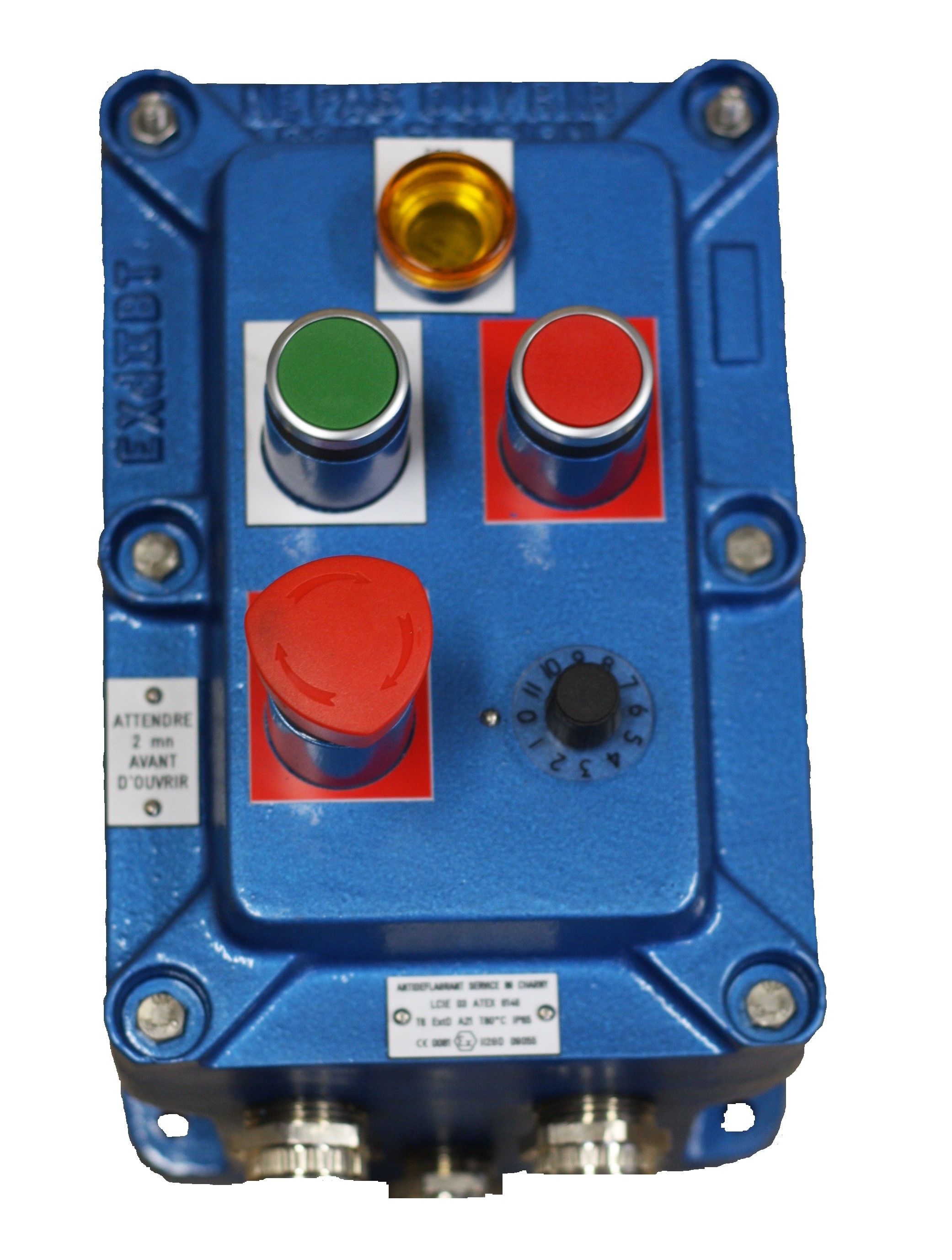

CAS 230 Coffret Antideflagrant
Categorie:   Coffrets Antideflagrants Exd
Groupe Gaz:
  • IIB
Degré de protection:
  • IP66
Zones:
  • 1 - 2 - 21 - 22
Température ambiante:
  • -20°C / +40°C
Matiéres:
  • Fonte
Options:
  • Température ambiante - 40°C / + 60°C
  • - Peinture personnalisée
Peinture:
  • M3025 (équivalent RAL5010)

COFFRET ANTIDÉFLAGRANT CAS 230

Certificat : LCIE 03 ATEX 6147

Dimension:228x155x137mm - Platine Interne: 155x95mm

Application : Boite à bornes, Postes de commande (interrupteurs, commutateurs, boutons poussoirs, boutons tournants, voyants).

Équipement interne : contacteurs, discontacteurs (≤25A); sectionneurs, sectionneurs fusibles (≤63A), disjoncteurs (≤63A), platines électronique, relais, thermostats, potentiomètres, indicateurs numériques, ampèremètres, voltmètres, compteurs, minuteries.

Fiche Technique

CAS 320 Coffret Antidéflagrant
Categorie:   Coffrets Antideflagrants Exd
Groupe Gaz:
  • IIB
Degré de protection:
  • IP66
Zones:
  • 1 - 2 - 21 - 22
Température ambiante:
  • -20°C / +40°C
Matiéres:
  • Fonte
Options:
  • Température ambiante - 40°C / + 60°C
  • - Peinture personnalisée
  • - Fenètre jusquà 150x35mm
Peinture:
  • M3025 (équivalent RAL5010)

COFFRET ANTIDÉFLAGRANT CAS 320

Certificat : LCIE 03 ATEX 6147

Dimension:320x262x170mm - Platine Interne: 250x195mm

Application : Boite à bornes, Postes de commande (interrupteurs, commutateurs, boutons poussoirs, boutons tournants, voyants).

Équipement interne : contacteurs, discontacteurs (≤40A); transformateurs (250VA), automates, modules entrées / sorties déportées, sectionneurs, sectionneurs fusibles (≤100A), disjoncteurs (≤63A), platines électronique, relais, thermostats, potentiomètres, indicateurs numériques, ampèremètres, voltmètres, compteurs, minuteries.

Fiche Technique

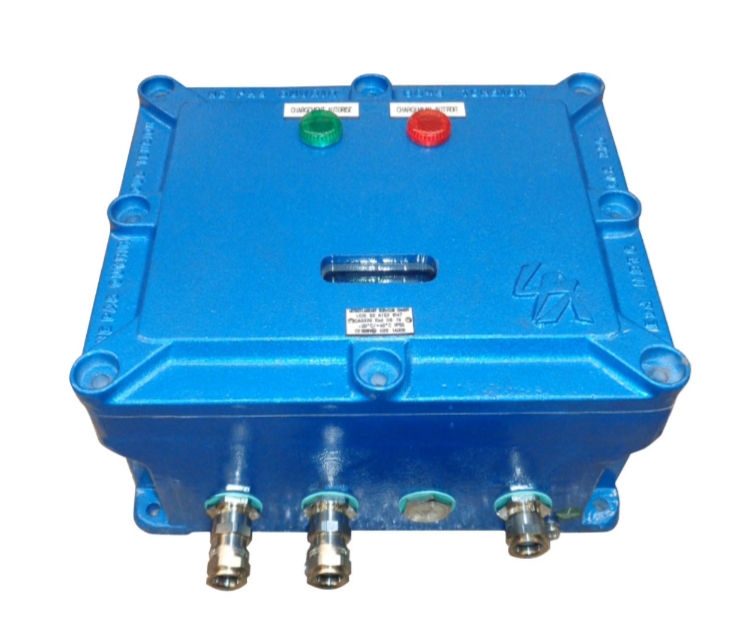

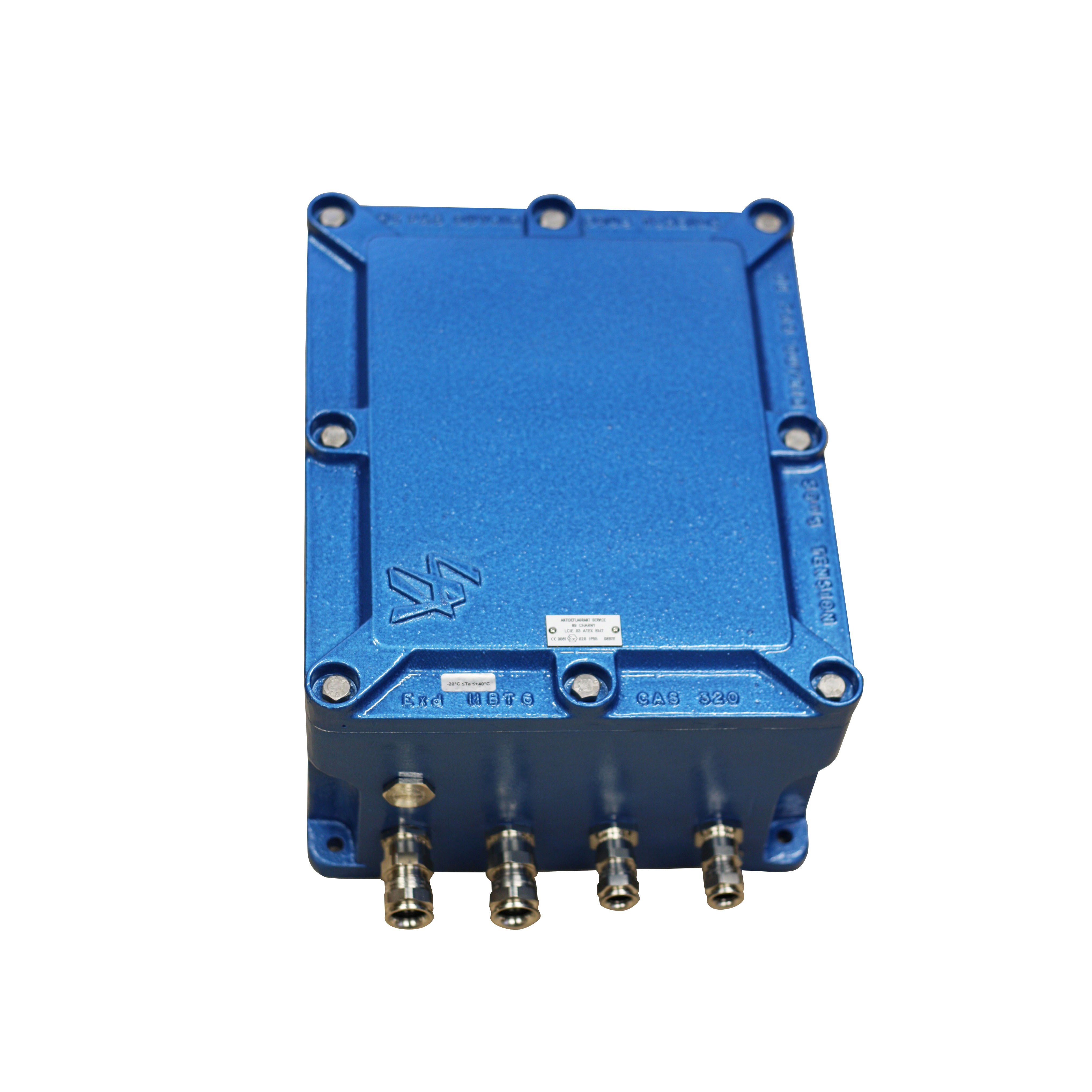

CAS 430 Coffret Antideflagrant
Categorie:   Coffrets Antideflagrants Exd
Groupe Gaz:
  • IIB
Degré de protection:
  • IP66
Température ambiante:
  • -20°C / +40°C
Matiéres:
  • Fonte
Options:
  • Température ambiante - 40°C / + 60°C
  • - Peinture personnalisée
  • - Fenètre jusquà 150x35mm
Peinture:
  • M3025 (équivalent RAL5010)

COFFRET ANTIDÉFLAGRANT CAS 430

Certificat : LCIE 03 ATEX 6147

Dimension:430x320x249mm - Platine Interne: 360x250mm

Application : Boite à bornes, Postes de commande (interrupteurs, commutateurs, boutons poussoirs, boutons tournants, voyants).

Équipement interne : contacteurs, discontacteurs (≤125A); transformateurs (1630VA), automates, modules entrées / sorties déportées, sectionneurs, sectionneurs fusibles (≤200A), disjoncteurs (≤250A), platines électronique, relais, thermostats, potentiomètres, indicateurs numériques, ampèremètres, voltmètres, compteurs, minuteries.

Fiche Technique

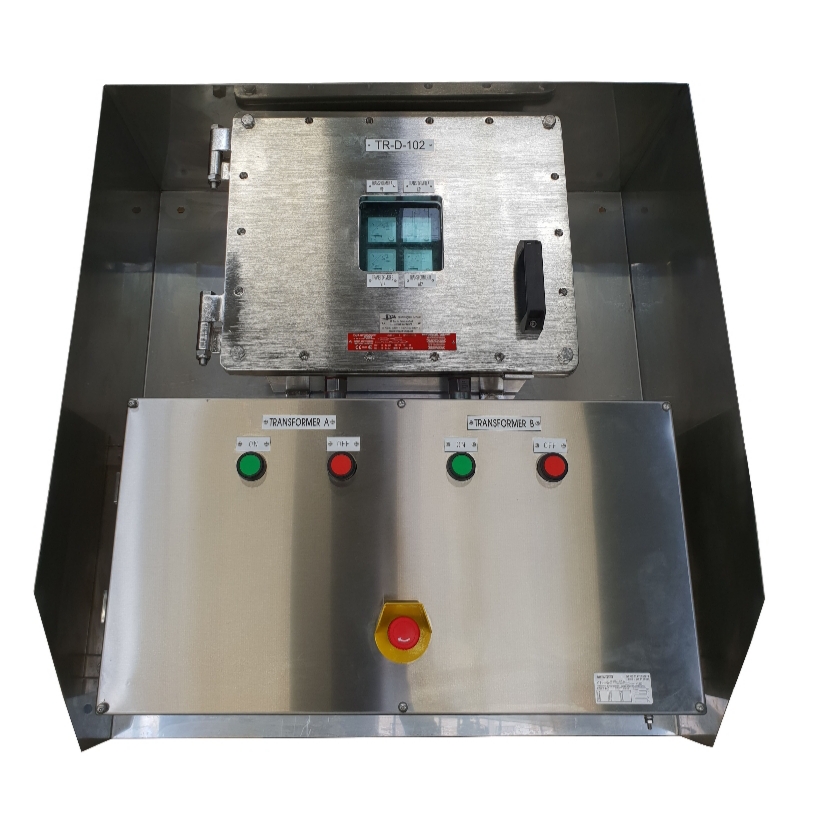

CAS IIB+H2 Coffret Antideflagrant
Categorie:   Coffrets Antideflagrants Exd
Groupe Gaz:
  • IIB + H2
Degré de protection:
  • IP66
Zones:
  • 1 - 2 - 21 - 22
Température ambiante:
  • -20°C / +40°C
Matiéres:
  • Aluminium
  • - Inox 316L
Options:
  • Température ambiante : –50°C +60°C
  • - Option Electro Poli
  • - Fenêtre Rectangulaire et Ronde
  • - Peinture personnalisée
Peinture:
  • M3025 (équivalent RAL5010)

 COFFRET ANTIDEFLAGRANT CAS-A à CAS-H

Certificats : INERIS 16 ATEX 0049X / IECEx INE 16.0059X

Tension Max NSI: 15000 V ac/dc – SI :250V ac/dc Intensité Max : 1500A

Dimension: Voir Fiche Technique

Application : Boite à bornes, Postes de commande (interrupteurs, commutateurs, boutons poussoirs, boutons tournants, voyants), Tableaux de Distribution.

Equipement interne :contacteurs, discontacteurs, transformateurs , automates, modules entrées / sorties déportées, sectionneurs, sectionneurs fusibles, disjoncteurs, platines électronique, relais, thermostats, potentiomètres, indicateurs numériques, ampèremètres, voltmètres, compteurs, minuteries.

Fiche Technique

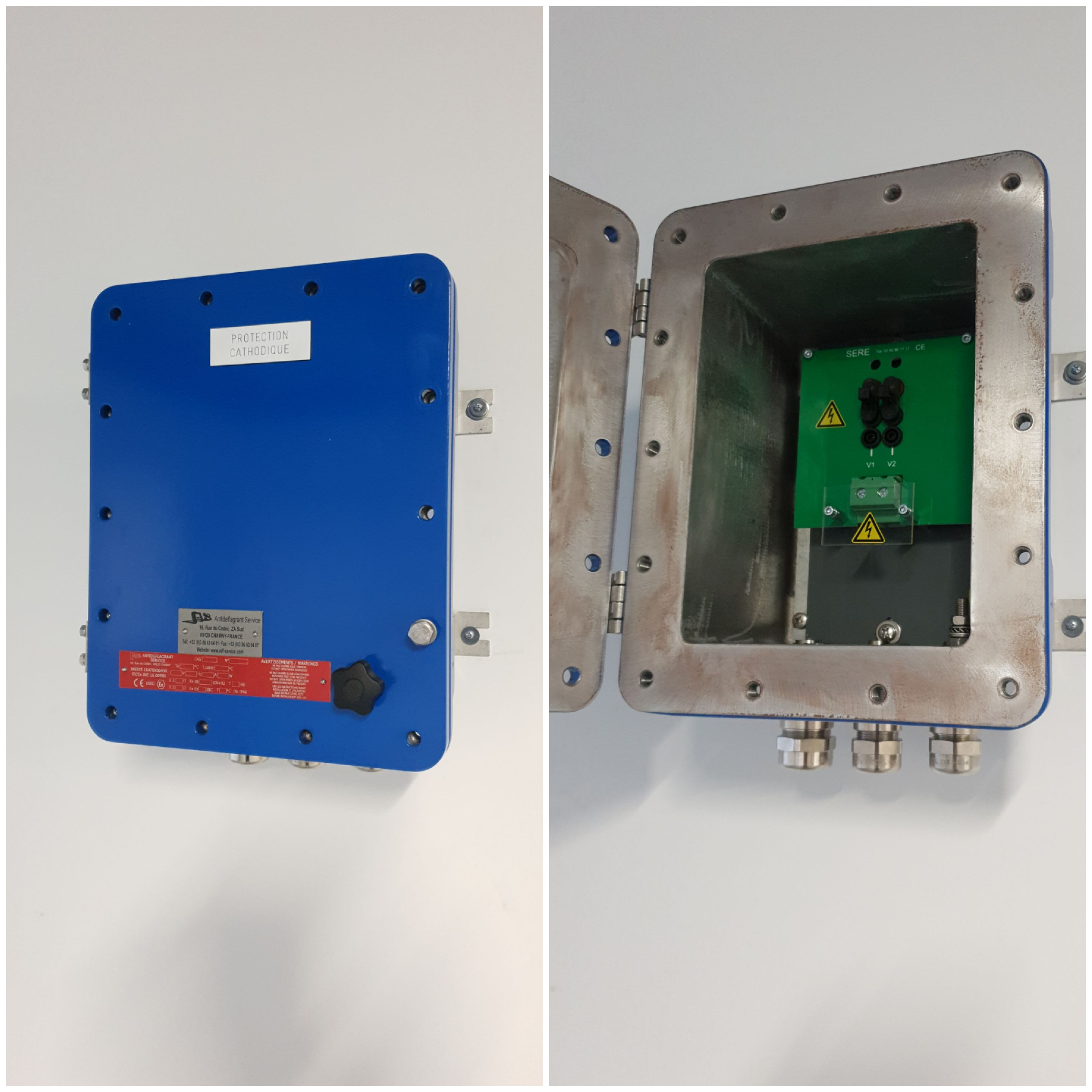

CAS IIB+H2 Protection Cathodique
Categorie:   Coffrets Antideflagrants Exd
Groupe Gaz:
  • IIB + H2
Degré de protection:
  • IP66
Zones:
  • 1 - 2 - 21 - 22
Température ambiante:
  • -20°C / +40°C
Matiéres:
  • Aluminium
  • - Inox 316L
Options:
  • Température ambiante : –50°C +60°C
  • - Option Electro Poli
  • - Peinture personnalisée
Peinture:
  • M3025 (équivalent RAL5010)

COFFRET ANTIDÉFLAGRANT CAS-A à CAS-H

Certificats : INERIS 16 ATEX 0049X / IECEx INE 16.0059X

Dimension: Voir Fiche Technique

Application : Nos coffrets sont équipés de platine de coupure de liaison simple ou double et de 2 voies à 14 voies.

Équipement interne : platine de coupure de liaison simple ou double et de 2 voies à 14 voies

.

Fiche Technique

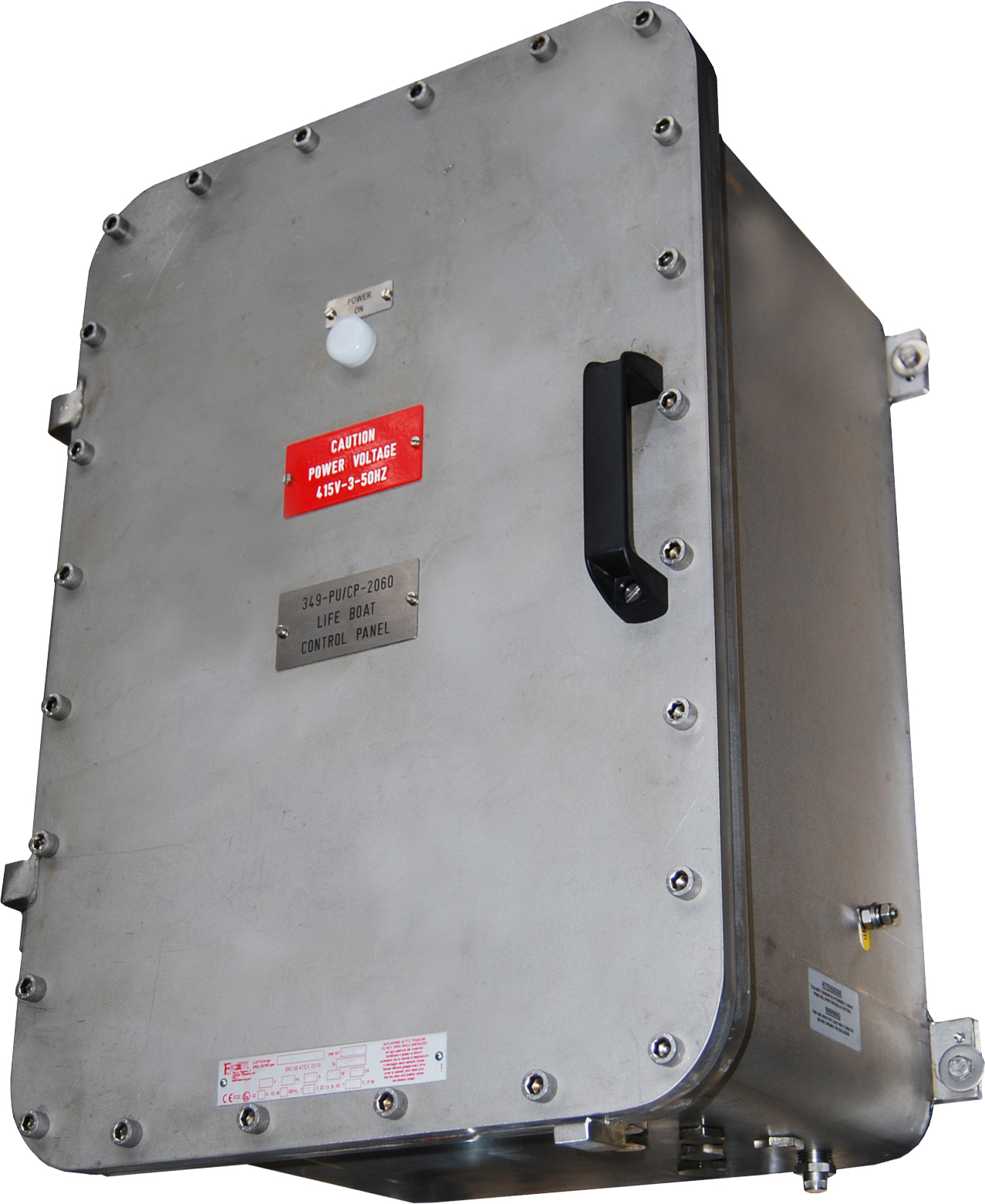

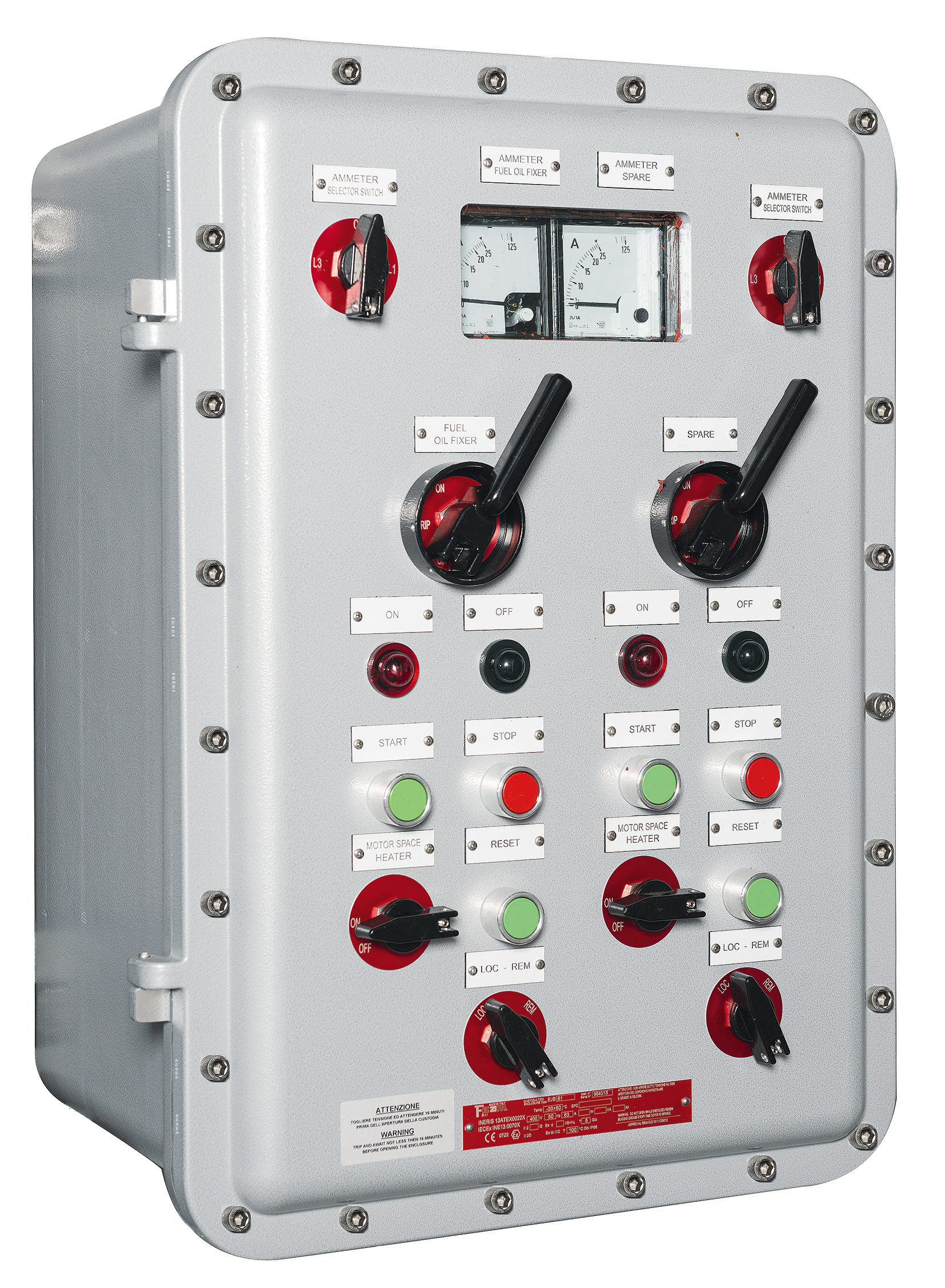

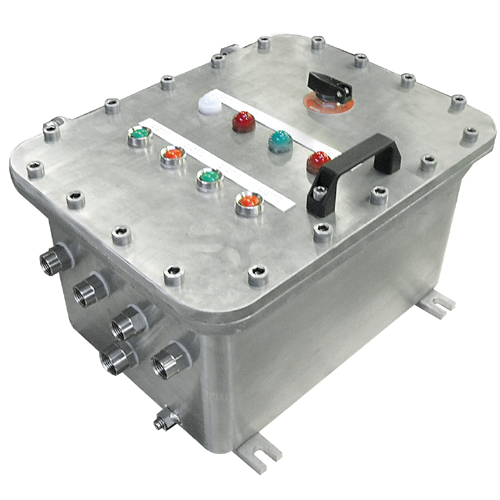

EJB Coffret Antideflagrant
Categorie:   Coffrets Antideflagrants Exd
Groupe Gaz:
  • IIB + H2
Degré de protection:
  • IP66
Zones:
  • 1 - 2 - 21 - 22
Température ambiante:
  • -20°C / +40°C
Matiéres:
  • Aluminium
  • - Inox 316L
Options:
  • Température ambiante : –60°C +80°C
  • - Certification TR CU, INMETRO, UL
  • - Fenêtre 60x60mm jusqu’à 450x300mm
  • - Peinture personnalisée
Peinture:
  • RAL 9006

 COFFRET ANTIDÉFLAGRANT EJB11 à EJB93

Certificats : INERIS 13 ATEX 0022X / IECEx INE 13_0070X

Dimension: Voir Fiche Technique

Application : Boite à bornes, Postes de commande (interrupteurs, commutateurs, boutons poussoirs, boutons tournants, voyants), Tableaux de Distribution.

Équipement interne :contacteurs, discontacteurs, transformateurs , automates, modules entrées / sorties déportées, sectionneurs, sectionneurs fusibles, disjoncteurs, platines électronique, relais, thermostats, potentiomètres, indicateurs numériques, ampèremètres, voltmètres, compteurs, minuteries.

Fiche Technique

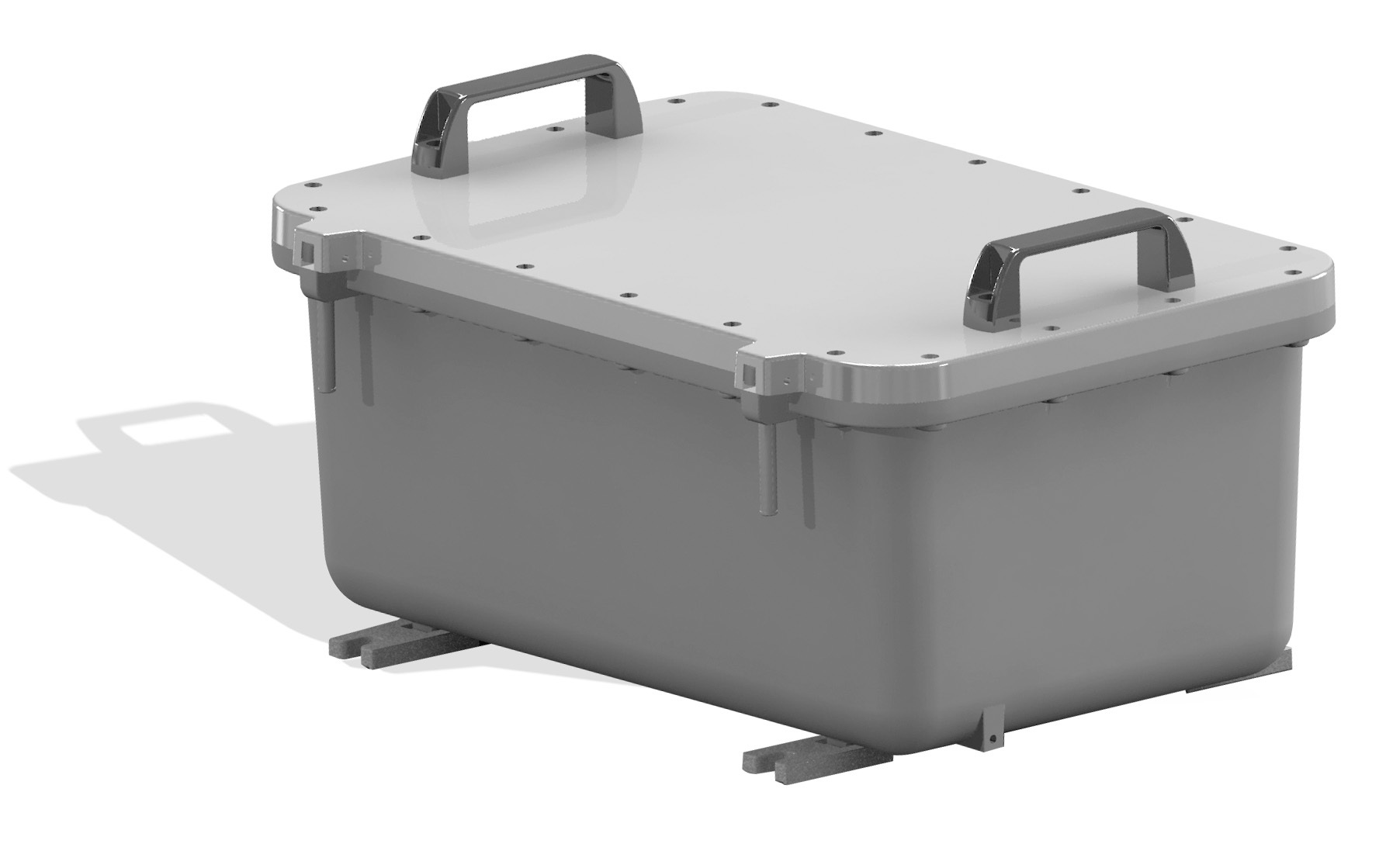

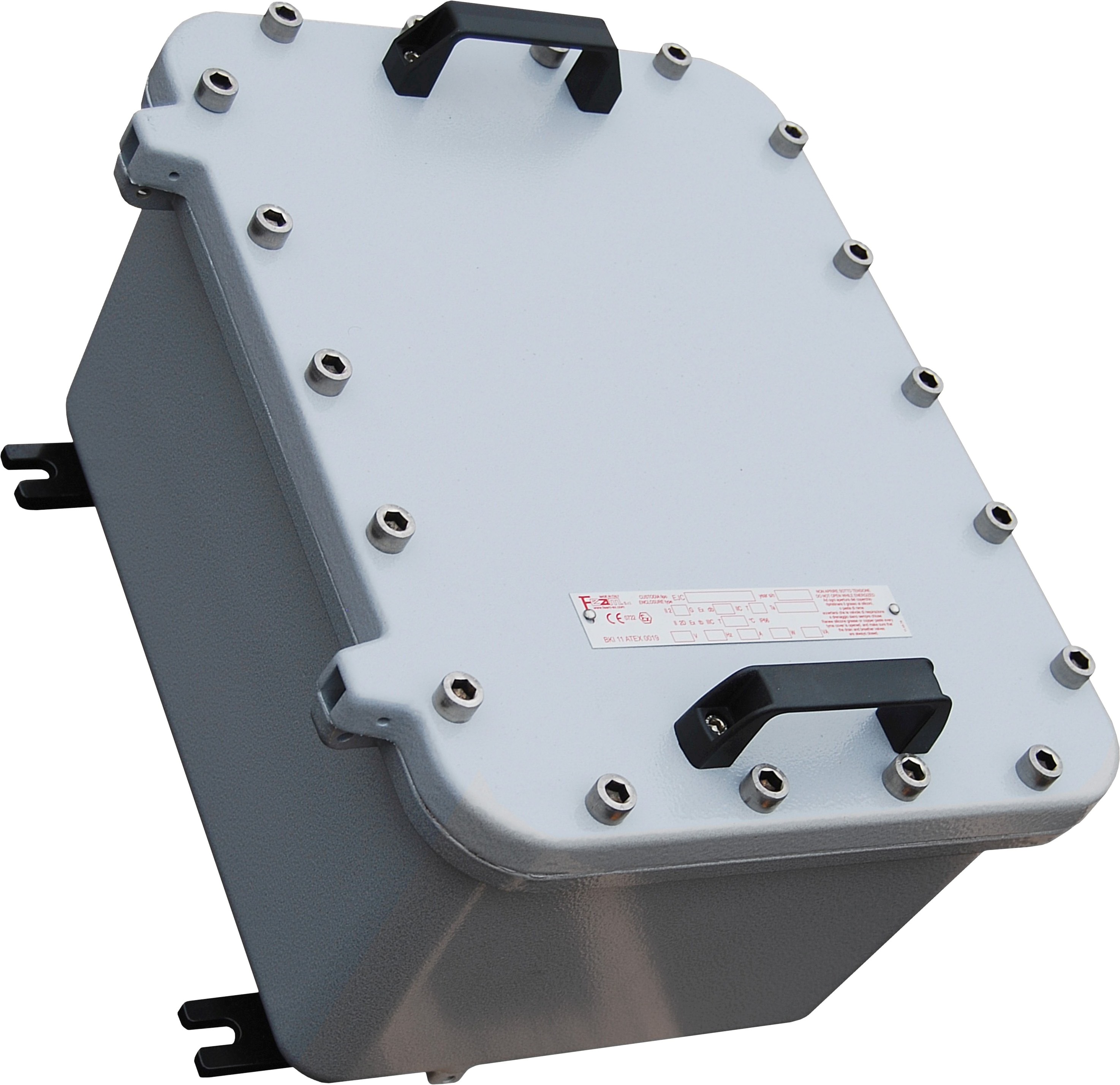

EJC Coffret Antideflagrant
Categorie:   Coffrets Antideflagrants Exd
Groupe Gaz:
  • IIC
Degré de protection:
  • IP66
Zones:
  • 1 - 2 - 21 - 22
Température ambiante:
  • -20°C / +40°C
Matiéres:
  • Aluminium
Options:
  • Température ambiante : –60°C +60°C
  • - Certification TR CU, INMETRO
  • - Fenêtre 60x60mm jusqu’à 300x150mm
  • - Peinture personnalisée
Peinture:
  • RAL 9006

COFFRET ANTIDÉFLAGRANT EJC21 à EJC63

Certificats : INERIS 13 ATEX 0023X / IECEx INE 13.0071X

Dimension: Voir Fiche Technique

Application : Boite à bornes, Postes de commande (interrupteurs, commutateurs, boutons poussoirs, boutons tournants, voyants), Tableaux de Distribution.

Équipement interne :contacteurs, discontacteurs, transformateurs , automates, modules entrées / sorties déportées, sectionneurs, sectionneurs fusibles, disjoncteurs, platines électronique, relais, thermostats, potentiomètres, indicateurs numériques, ampèremètres, voltmètres, compteurs, minuteries.

Fiche Technique
